一、产品概述

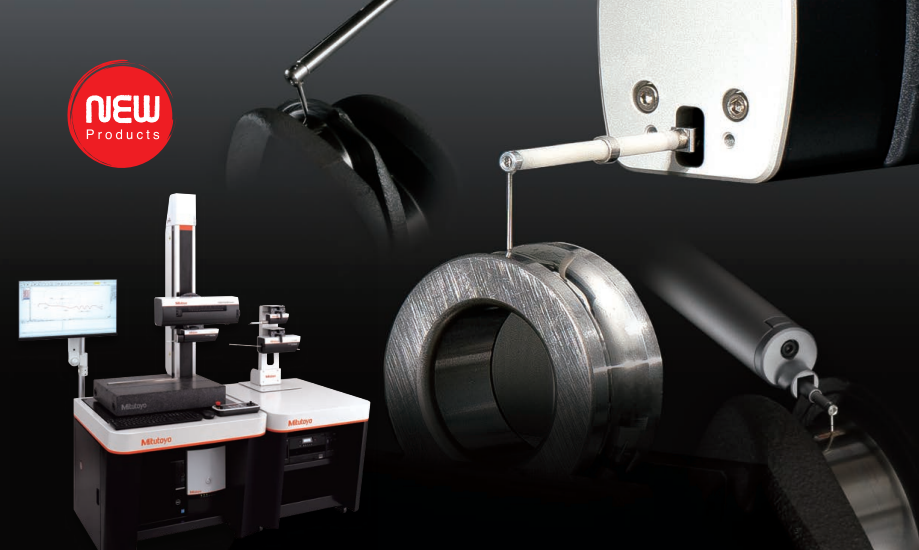

日本三丰 FORMTRACER Avant（FTA）复合测量仪，单台设备同时完成轮廓形状 + 表面粗糙度检测，搭载全新 H-3000 复合检出器，一次追踪即可同步采集轮廓、粗糙度数据，兼顾高速测量、易操作与后期拓展升级，适配螺纹、轴承、镜片、齿轮、精密模具等全品类精密工件检测Mitutoyo A…。
二、核心优势
- 一机双测，效率翻倍 H-3000 复合检出器内置高分辨圆弧栅尺，无需更换测头，单次扫描同时评定轮廓与粗糙度；支持 JIS/ISO/VDA/ANSI 多国粗糙度标准。
- 高速驱动，缩短工时 X 轴最大移动 80mm/s，立柱 Z 轴 30mm/s；粗糙度助走距离仅 0.05mm，测针退避速度大幅提升，测量总耗时显著降低Mitutoyo A…。
- 灵活易操作设计
- X 轴驱动器 ±45° 倾斜，无需工装直接测量斜面；
- 检出器热插拔免断电更换，免工具拆装，30 秒完成切换；
- 整机无外露线缆，消除走线摩擦带来的测量误差。
- 高精度稳定测量 圆弧栅尺直读测针轨迹，规避传统转换机构误差；配备测针掉落保护、缺口连续测量、上下表面连续测量（C-4500 高精度检出器），螺纹有效直径轻松检测。
- 模块化可拓展 分标准基座、高立柱、大型基座三大机型，100/200mm 两种驱动器可选；后期可加装旋转工作台、Y 轴 3D 工作台、自动调水平台、各类专用测针，升级 3D 粗糙度测量。
三、机型规格简表
表格
| 机型分类 | 基座尺寸 | 立柱 Z 行程 | 适用场景 |
|---|---|---|---|
| 标准基座 FTA-S 系列 | W600×D450mm | 300mm | 常规中小型零件 |
| 高立柱 FTA-H 系列 | W600×D450mm | 500mm | 细长、高型工件 |
| 大型基座 FTA-L 系列 | W1000×D450mm | 700mm | 重型、大尺寸工件 |
四、配套软件
搭载 FORMTRACEPAK 测量软件，完成设备控制、轮廓 / 粗糙度分析、检测报表输出；选配 MCubeMap 实现 3D 表面形貌可视化，MeasurLink 搭建全厂测量数据网络，实现品质数据统一管理。
五、典型应用
螺纹量规、轴承套圈、光学镜片、齿轮齿面、瓶坯螺纹、易拉罐封盖、精密冲压模具、药片模具、高尔夫球杆槽型等精密零部件轮廓与粗糙度质检。
