动态扭矩测试仪(II型）

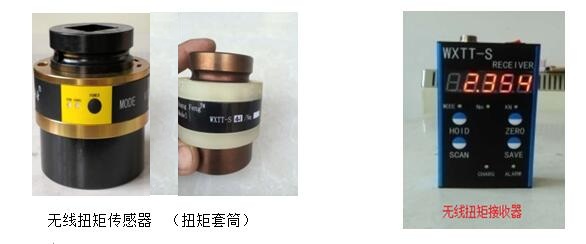

无线扭矩接收器它的作用是接收无线扭矩传感器发射的扭矩信号并显示出来，并给无线扭矩套筒发射：指示、命令、报警等。这套设备完全解决了旋转体的动态扭矩测试问题。而且使用方便不受环境约束，山上、地下、角落、黑天、白天、日光下都可用，扭矩可溯源。

一、型号及规格

型号：WXTT-II—27/34/36/46/50/41/55

二、技术指标

●采用射频发射，数据采集速度100次

●传感器 即发射扭矩套筒采用专用材料、专用加工工艺而制成，寿命100万次以上，抗冲击、抗过载130%

●传感器的重复精度、线性精度、温漂、时漂等综合0.3%F.S

●系统综合精度2%

●传输距离≥10M

●一个接收器每次只能接收一个无线扭矩套筒信号，一个无扭矩套筒可带随意多个接收器接收。

●供电，锂电池3.7V，通用充电USB适配接口

●报警指示：电量不足指示、充电情况指示（红为充电中，绿色为充满）、发射指示、预置扭矩达到指示、超载指示。

●自动/手动存储

●自动/手动清零

●工作模式：跟踪/峰值保持/开出模式

●开关量输出，用于自动控制，管理监控等

●有扭矩预置值设置功能

●有修正预置扭矩功能

●USB口联电脑传输数据

●具有校验标定功能，通过该扭矩套筒USB口及带有485接口的仪表来标定。

下边分别介绍发射体（无线扭矩套筒）及接收器（无线扭矩套筒的接收器）的技术指标：

三、无线扭矩套筒的技术指标

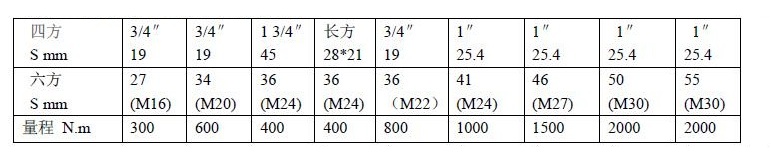

A.      扭矩范围:

       B.射频传输距离大于10M

          C.供电：锂电，350mA/h,套筒上有充电插口，通用USB充电，充满后工作约8小时

       D.套筒上有电源开关、充电中/满指示、发射指示（不同闪烁频率分别代表：跟踪/峰保/开出模式）

       E.具有标定功能，利用USB口及带485接口的数显表标定、校验。（标定方法见标定说明）

       F.具有通道地址设置功能，接收器扫描通道地址后开始工作，通道地址有六个。

    设置方法见“开关/按键操作说明”。

四、接收器功能及技术指标：

       A.接受无线扭矩套筒发射的扭矩信号并显示在LED显示器上，单位Nm

       B.三种工作方式：跟踪、峰保、开出

       C.多种功能：预置扭矩值的设定、修正扭矩预置值、自动/手动存数、USB口充电、联电脑，自动/手动清零，自动/手动存数，扫描无线扭矩套筒地址号，

       一个接收器每次扫描只接收一个无线扭矩套筒信号。

        D.有两种工作单位：Nm/N，

        E.三种报警指示：接收器电量不足的指示，无线扭矩套筒电量不足的指示、过载指示、预设扭矩达到时报警，并给出开关量。（用于实时控制）。

        F.供电：锂电，1800mA/h，用USB口充电。
