产品描述：

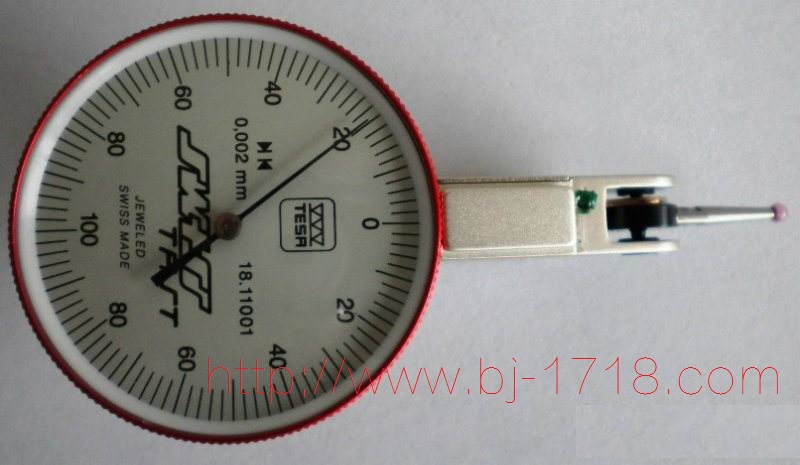

TESATAST 杠杆表 -杠杆指示表适合于车间和计量室使用，特别适合于平板上作比较测量，例如测形位公差及轴向或径向跳动； -双向检测，测量中指针可自动反向； -指针连续顺时针旋转，极小的读数误差； -对磁场不敏感； -内置7个红宝石轴承； -滚珠轴承杠杆系统，测量杆旋转打240度； -非常低的测量力； -全金属结构，非常坚固。 TESATAST 杠杆表类型 1.标准型号 经过验证的杠杆指示表，表盘表面平行于测量杆轴线 2.垂直型号 杠杆指示表的表盘表面垂直于测量杆轴线 3.横向型号 杠杆指示表的表盘表面平行于测量杆轴线，但表盘表面在表壳的宽平面上
使用TESATAST杠杆指示表时请注意： 当测头与工件表面平行时如图A，杠杆表的放大比例是1:1，指示表给出真实读数。 当测头处于其他测量位置如图B与工件表面角成α，有效计算杠杆长度改变，其读数值需要按照三角函数进行校正， 关于这方面请参考相关手册 最大允许误差（MPE/MPL）： 分辨率 | 0.02mm | 0.01mm | 0.002mm | 量程偏差fe | 27um | 10um | 2um | 局部测量范围时量程偏差ft | 0.20mm 12um 0.10mm 5um 0.02mm 1um | 全量程偏差fges | 31um | 13um | 3.5um | 重复性fw | 4um | 3um | 1um | 最大回程误差fu | 4um | 3um | 1.5um | 用下述测杆时的测力 长度 12.53mm 长度36.53mm | 0.06N | 0.15N 0.06N | 0.15N |
技术参数: 订货代号 | 分辨力（mm） | 测量范围（mm） | 度盘（mm） | 表盘读数 | 测杆（mm） | 01810005 | 0.01 | 0.8 | 28 | 0-0.4-0 | 12.53 | 01810006 | 0.01 | 0.8 | 38 | 0-0.4-0 | 12.53 | 01810007 | 0.01 | 0.5 | 28 | 0-0.25-0 | 36.53 | 01810008 | 0.01 | 0.5 | 38 | 0-0.25-0 | 36.53 | 01810009 | 0.002 | 0.2 | 28 | 0-100-0 | 12.53 | 01810010 | 0.002 | 0.2 | 38 | 0-100-0 | 12.53 | S18001695 | 0.001 | 0.2 | 38 | 0-100-0 | 12.53 |
选购件：测针 硬质合金球头 订货号 | 红宝石球头 订货号 | 测头直径 Φ | 长度尺寸mm | 01860201 | 01860301 | 1 | 12.53 | 01860202 | 01860302 | 2 | 12.53 | 01860203 | 01860303 | 3 | 12.53 | 01860211 | 01860304 | 1 | 36.53 | 01860212 | 01860305 | 2 | 36.53 | 01860213 | 01860309 | 3 | 36.53 | 01860307 | 测量杆扳手 |
|
|
注意： 每个TESA杠杆表的原装测量杆与其它测针具有相同的标称长度，但只在测量杆球头直径上有所不同的，可完全互换。 |
