产品描述：
一、技术参数

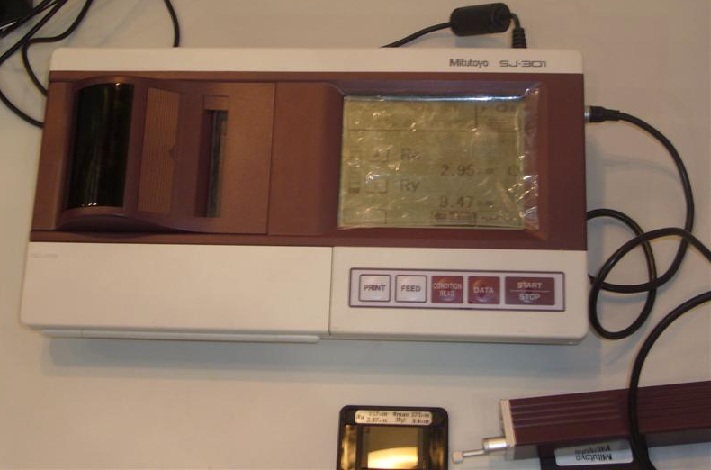

型 号 | SJ-301 | 货 号 | 178-952-3DC(mm型) | 178-955-3DC(inch型) | 平移范围 | 12.5MM | 测量范围 | 300um(±150um) | 驱动／检测元件 | 探测仪:178-390/178-395* | 测头:金刚石(测头半径:5um/2um*) | 测量力:4mN/0.75mN* | 探测方式:微感应 | 评定轮廓 | P,R,DIN4776 profile,Motif | 估计参数 | Ra,Ry,Rz,Rt,Rp,Rq,Rv,
Sm,S,Pc,R3z,mr,δc,Rpk,
Rvk,Rk,Mr1,Mr2,Lo,R,
AR,Rx, A1,A2 | 取样长度 | 0.25,0.8,2.5,8mm | 显示 | LCD触摸式面板 | 打印机 | 热敏型 | 放大倍数 | 自动 | 数据输出 | 自动 | 电源 | 通过适配器／电池可充电 |
二、评估能力：SJ-301
适用标准:JIS' 82, JIS' 94, JIS' 01, DIN, ISO, ANSI
评估轮廓:P (主轮廓), R (表面粗糙度轮廓), DIN4776、粗糙度 motif、波形 motif
评价参数:
Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, R3z, mr (c), Rpk, Rvk, δc, Rk,
Mr1, Mr2, Lo, Ppi, R, AR, Rx, A1, A2, Vo, HSC, mr, SK, Ku, Δa, Δq,
Wte, Wx, W, AW (支持用户定义)
分析图表:
支撑曲线(BAC1/2)、振幅分布曲线(ADC)
滤波类型 2CR, PC75, 高斯
截止波长 λc: 0.08, 0.25, 0.8, 2.5, 8mm
λs: 2.5, 8, 25mm
取样数: X1, X3, X5, XL
任意长度: 0.3 - 12.5mm, 0.1mm 增量
取样长度(L): 0.08, 0.25, 0.8, 2.5, 8mm
打印机 热敏打印机
打印宽度 48mm (纸宽: 58mm)
记录倍率
垂直: 10X - 100,000X、自动
水平: 1X - 1,000X、 自动
|
