一、技术参数

测量范围（mm）：0~180
工作台
圆形平面工作台（mm）：φ88
圆形带筋工作台（mm）：φ88
方形带筋工作台（mm）：  142×130
辅助工作台测轴与测帽配合的外径尺寸：φ6g6
小三点工作台平行度允差：0.0015mm
仪器精度指标
示值误差：
60μm范围内±0.20μm
超过60μm范围为±0.25μm
示值稳定性：  0.1μm
投影光学计管
分划板分度值：0.001mm
分划板分度范围：±0.1mm
测量力（N）： 2±0.2
零位调节范围：20格
测量杆的自由升降距离： 0.5mm
投影光学计管外径配合尺寸：φ28h6
测量杆与测帽配合的外径尺寸：φ6g6
环境要求
室温：20℃±3℃
相对湿度：≤60%
仪器质量：21kg
仪器外形尺寸（mm）：长340×宽160×高750

二、应用领域：

应用领域：
端度仪器是用于测量两端面之间距离的仪器，这里所指的“端面”可以是平面或曲面，可以是外表面或内表面。
端度系列仪器是一种接触测量仪器，相对于其它计量仪器测量精度更高。
端度系列分为光学计、测长仪、测长机三大类，
光学计用于对工件快速比对测量，测长仪对工件在可以小范围内绝对测量，大范围相对测量。
测长机用于超长工件的测量。根据结构的不同，端度仪器可以分为立式和卧式。
根据采用技术的不同，端度仪器可以分为投影读数式、数码式、光栅式、激光式。

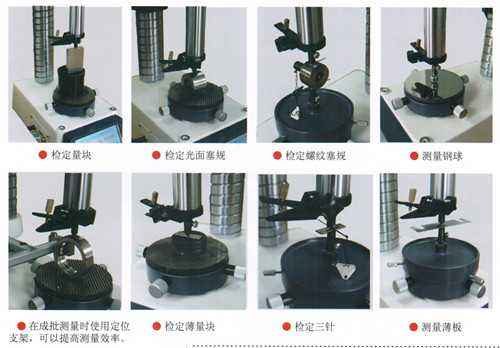

端度仪器测量典型产品：
外尺寸测量：平行平面类零件，如：量块；
        球形面类零件，如：量棒、钢球的检测；
        柱形面类零件，如：圆柱体、轴承；
        以及外螺纹中径检测。
内尺寸测量：平行平面类，如：卡板；
        孔径类，如：环规；
        以及内螺纹中径等。
端度仪器带有多种附件，合理利用各种附件可使各种端度仪器的测量应用更广泛。
